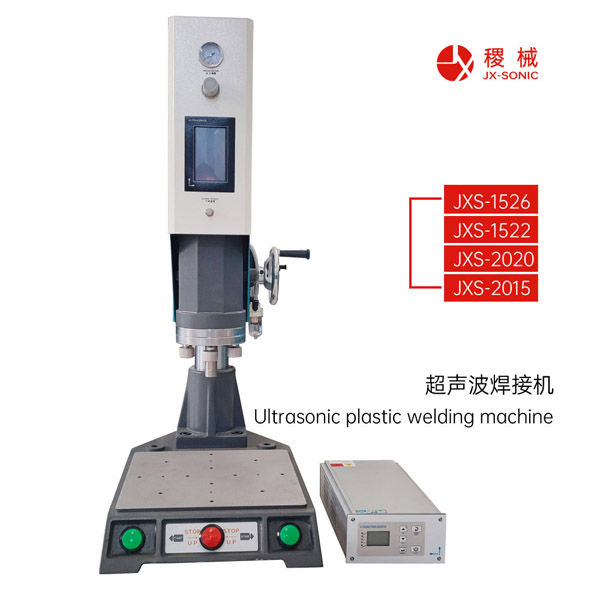

超聲波塑料焊接機常見故障、原因與解決辦法

 一、焊接不良類（生產最頻發）

 1. 虛焊、焊不牢、一掰就開

原因

1. 功率不足、焊接時間太短、保壓時間不夠；

2. 壓力過小，兩件貼合不緊密；

3. 焊頭與工件接觸面不平、熔接筋磨損；

4. 材料含玻纖/滑石粉過高、異種塑料不相溶；

5. 焊頭、變幅桿、換能器頻率不匹配，能量輸出弱。

解決

1. 逐步加大焊接時間、提升輸出能量，延長保壓；

2. 上調氣缸氣壓，保證貼合緊實；

3. 打磨或重做焊頭，檢查產品熔接筋是否完好；

4. 難焊材料更換低頻大功率機型；

5. 重新調諧整機頻率。

 2. 焊縫溢料、飛邊嚴重

原因

能量過大、焊接時間過長、壓力過高；塑件定位間隙偏大；焊頭下壓過深。

解決

減小功率/縮短焊接時間、降低氣壓；修正工裝定位，縮小配合間隙；降低焊頭下降深度。

 3. 產品表面發白、震痕、壓傷、變形

原因

振幅大、壓力高、振動時間久；高光件無緩沖；薄壁件剛性差；15kHz大振幅機型加工小件。

解決

降低輸出振幅、減小氣壓；工件表面貼PU保護膜；小件改用35/40kHz高頻機；縮短振動時間。

 4. 工件震裂、筋位斷裂、內部電子元件損壞

原因

低頻大振幅沖擊過大；焊接能量過高；內部PCB、晶振不耐振動。

解決

更換35kHz/40kHz低振機型；降低功率、分段緩壓焊接；產品增加減震支撐工裝。

 5. 氣密/防水測試漏水漏氣

原因

焊縫熔合不均勻、局部虛焊；保壓冷卻不足；熔接筋高度不一致；壓力不穩定（普通氣動機型）。

解決

改用伺服壓力閉環機型；延長保壓冷卻；修正塑件熔接筋；優化能量曲線分段焊接。

 二、設備異響、震動異常

 1. 機器發出尖銳刺耳異響

原因

1. 焊頭松動、變幅桿螺紋未鎖緊；

2. 焊頭開裂、內部出現裂紋；

3. 換能器陶瓷片老化破損；

4. 頻率偏移，整機失諧共振。

解決

停機斷電，使用專用扳手鎖緊焊頭、變幅桿；檢查焊頭有無裂紋，開裂直接更換；重新自動追頻；陶瓷損壞更換換能器。

 2. 焊頭抖動、振動無力

原因

頻率匹配失效；換能器老化衰減；發生器輸出故障；氣源壓力不穩。

解決

執行自動追頻；檢測換能器阻抗，老化則更換；檢修電箱功率模塊；加裝穩壓氣源過濾器。

 三、電氣報警、開機故障

 1. 開機過載報警、過流保護、自動停機

原因

1. 焊頭觸碰工裝金屬短路、焊頭開裂；

2. 換能器阻抗異常、陶瓷擊穿；

3. 發生器內部功率管損壞；

4. 長時間滿負荷工作，設備過熱。

解決

檢查焊頭是否刮碰金屬，更換破損焊頭；檢測換能器阻抗；維修/更換電箱；停機冷卻，避免長時間連續滿功率生產。

 2. 設備無振動、完全不出超聲波

原因

電源缺相、急停按鈕未復位；換能器接線松動脫落；發生器主板故障；追頻模塊損壞。

解決

檢查總電源、復位急停；重新緊固換能器連接線；送修發生器控制板。

 3. 頻繁跳頻、無法自動追頻

原因

焊頭溫度過高發熱；焊頭磨損嚴重；環境溫度過高；核心振子老化。

解決

停機冷卻焊頭；重新研磨焊頭或開新模；車間加裝散熱風扇；更換老化換能器。

 四、氣動下壓動作故障

 1. 氣缸不下壓、無動作

原因

氣源未開、氣壓過低；電磁閥損壞；腳踏開關/感應開關失靈；氣缸卡死。

解決

打開氣源，調至標準0.4–0.6MPa；更換電磁閥；檢修腳踏開關；清理潤滑氣缸。

 2. 下壓緩慢、回彈無力、下壓抖動

原因

油水分離器積水、氣管漏氣；氣缸密封件老化；調壓閥故障。

解決

排空過濾器積水，修補漏氣氣管；更換氣缸密封圈；更換調壓閥。

 3. 下壓沖力過大，撞擊工件

原因

下降速度節流閥全開；無緩沖行程；氣壓過高。

解決

調小氣缸下行節流閥，開啟設備緩沖功能；降低工作氣壓。

 五、核心耗材損耗故障

 1. 焊頭快速磨損、頻繁發白損耗

原因

加工玻纖填充塑料；長期大功率輸出；焊頭材質差（鋁合金量產）。

解決

量產統一使用鈦合金焊頭；定期打磨修復；難磨材質加大焊頭壁厚。

 2. 換能器壽命短、頻繁過載

原因

長期失諧工作；頻繁過載報警不處理；高溫環境作業。

解決

每次換產品執行自動追頻；出現過載立即停機排查；設備遠離熱源。

 六、環境與輔助類故障

1. 噪音超大：15kHz機型標配隔音罩；鎖緊松動振子配件；更換開裂焊頭。

2. 設備發熱嚴重：連續工作增加停機冷卻間隔；清理電箱散熱風扇灰塵。

3. 參數保存失效：控制面板電池沒電；恢復出廠設置后更換主板電池。

 快速故障排查簡易流程

1. 先看報警代碼 → 判斷電氣/振子故障

2. 檢查氣源壓力、氣缸動作 → 排除氣動問題

3. 重新自動追頻 → 解決頻率不匹配問題

4. 微調焊接能量、壓力、時間 → 改善焊接不良

5. 檢查焊頭、工裝、塑件尺寸 → 解決外觀與強度缺陷
